YJV、YJLV5芯5*4、6、10、16、25、50、70、95平方電纜直徑及載流量表
-
來源：金環宇電纜發布日期：2020-05-20 14:09
金環宇0.6/1KV YJV、YJLV5芯交聯電力電纜外徑、重量及載流量表
| 標稱截面(m㎡) | 電纜參考外徑 | 允許載流量(A) | 電纜參考重量(kg/km) | ||||
| 空氣中敷設 | 地埋敷設 | ||||||
| CU | AL | CU | AL | CU | AL | ||
| 5*4 | 14.7 | 37 | 29 | 47 | 37 | 345 | 221 |
| 5*6 | 15.8 | 47 | 39 | 59 | 48 | 451 | 265 |
| 5*10 | 18.6 | 65 | 50 | 79 | 60 | 688 | 378 |
| 5*16 | 21.3 | 84 | 65 | 100 | 78 | 1011 | 515 |
| 5*25 | 25.7 | 110 | 87 | 130 | 100 | 1553 | 778 |
| 5*35 | 28.4 | 135 | 105 | 155 | 120 | 2071 | 986 |
| 5*50 | 32.9 | 170 | 130 | 185 | 140 | 2892 | 1342 |
| 5*70 | 38.2 | 215 | 165 | 225 | 175 | 3974 | 1804 |
| 5*95 | 43.4 | 265 | 205 | 270 | 210 | 5326 | 2381 |
| 5*120 | 47.9 | 310 | 240 | 305 | 240 | 6657 | 2937 |
| 5*150 | 53.8 | 350 | 270 | 350 | 265 | 8310 | 3660 |
| 5*185 | 59.6 | 405 | 315 | 385 | 300 | 10228 | 4493 |
| 5*240 | 66.5 | 480 | 375 | 445 | 350 | 13103 | 5663 |
| 5*300 | 73.4 | 555 | 435 | 505 | 390 | 16239 | 6939 |

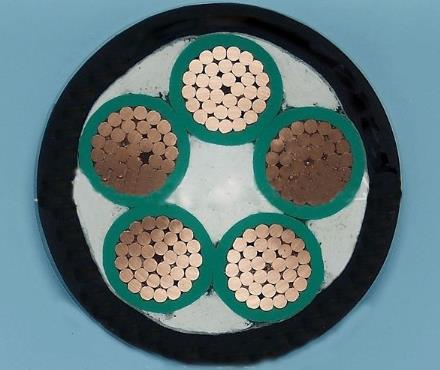

YJV5芯交聯電力電纜
金環宇0.6/1KV YJV、YJLV5芯交聯電力電纜主要技術參數
1、額定電壓Uo/U為0.6/1KV;
2、電纜導體的長期允許工作溫度為90℃;
3、電纜敷設溫度應不低于0℃，其最小彎曲半徑如下：
單芯電纜——無鎧裝20D，有鎧裝——15D;
多芯電纜——無鎧裝15D，有鎧裝——12D;
注(D為電纜外徑mm)。
