0.6/1KV YJV22、YJLV22 5芯交聯電力電纜外徑、重量及載流量表

來源：金環宇電纜發布日期：2020-05-23 10:22

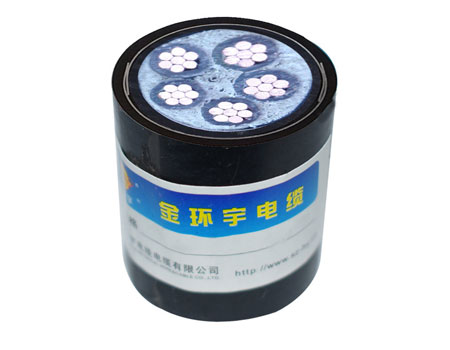

金環宇0.6/1KV YJV22、YJLV22 5芯交聯電力電纜外徑、重量及載流量表

標稱截面(m㎡)	電纜參考外徑	允許載流量(A)				電纜參考重量(kg/km)
		空氣中敷設		地埋敷設
		CU	AL	CU	AL	CU	AL
5*4	17.6	37	29	50	40	520	396
5*6	19.0	46	36	60	50	645	459
5*10	21.8	64	50	85	65	920	610
5*16	24.5	83	64	110	85	1276	780
5*25	28.9	110	86	140	110	1871	1096
5*35	33.0	135	105	170	130	2742	1657
5*50	37.5	165	125	200	135	3664	2114
5*70	42.8	210	165	245	190	4866	2696
5*95	48.2	260	200	300	230	6354	3409
5*120	53.1	305	235	335	260	7836	4116
5*150	59.3	345	270	380	295	9670	5020
5*185	65.0	395	310	430	335	11714	5979
5*240	72.3	465	365	500	390	14817	7377
5*300	79.4	535	420	565	440	18161	8861

金環宇0.6/1KV YJV22、YJLV22 5芯交聯電力產品使用特性

1、額定電壓Uo/U為0.6/1KV;

2、電纜導體的長期允許工作溫度為90℃;

3、電纜敷設溫度應不低于0℃，其最小彎曲半徑如下：

單芯電纜——無鎧裝20D，有鎧裝——15D;

多芯電纜——無鎧裝15D，有鎧裝——12D;

注(D為電纜外徑mm)。

主要技術參數

電纜載流量計算條件

環境溫度25℃

電纜導體工作溫度90℃

電纜埋地敷設時，土壤熱阻系數g=1.0℃m/w，但尚未考慮電纜長期運行時由于水分遷移而導致土壤熱阻系數升高的現象。

電纜埋地敷設時，電纜與地面距離為700mm。

多根電纜敷設時，在空氣中和土壤中要分享敷設。
