0.6/1KV YJV22、YJLV22 4+1芯4*120、150、185、240、300平方電纜外徑、重量及載流量表

來源：金環宇電纜發布日期：2020-05-25 11:14

金環宇0.6/1KV YJV22、YJLV22 4+1芯交聯電力電纜外徑、重量及載流量表

標稱截面(m㎡)	電纜參考外徑	允許載流量(A)				電纜參考重量(kg/km)
		空氣中敷設		地埋敷設
		CU	AL	CU	AL	CU	AL
4*4+1*2.5	17.4	37	29	50	40	499	384
4*6+1*4	18.8	46	36	60	50	622	448
4*10+1*6	21.3	64	50	85	65	862	577
4*16+1*10	24.0	83	64	110	85	1199	740
4*25+1*16	28.1	110	86	140	110	1748	1029
4*35+1*16	31.9	135	105	170	130	2509	1542
4*50+1*25	36.2	165	125	200	135	3359	1964
4*70+1*35	41.1	210	165	245	190	4429	2476
4*95+1*50	46.4	260	200	300	230	5829	3163
4*120+1*70	51.3	305	235	335	260	7250	3940
4*150+1*70	56.3	345	270	380	295	8676	4522
4*185+1*95	62.2	395	310	430	335	10606	5429
4*240+1*120	69.0	465	365	500	390	13393	6697
4*300+1*150	76.0	535	420	565	440	16428	8058

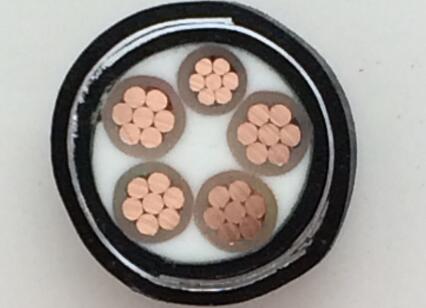

YJV22 4+1芯交聯電力電纜

金環宇0.6/1KV YJV22、YJLV22 4+1芯交聯電力電纜產品使用特性

1、額定電壓Uo/U為0.6/1KV;

2、電纜導體的長期允許工作溫度為90℃;

3、電纜敷設溫度應不低于0℃，其最小彎曲半徑如下：

單芯電纜——無鎧裝20D，有鎧裝——15D;

多芯電纜——無鎧裝15D，有鎧裝——12D;

注(D為電纜外徑mm)。
