0.6/1KV VV、VLV單芯10、25、35、50、70、95平方聚氯乙烯絕緣電纜外徑、重量及載流

來源：金環宇電纜發布日期：2020-05-27 09:51

金環宇0.6/1KV VV、VLV單芯聚氯乙烯絕緣聚氯乙烯護套電力電纜外徑、重量及載流量表

標稱截面(m㎡)	電纜參考外徑	允許載流量(A)				電纜參考重量(kg/km)
		空氣中敷設		地埋敷設
		CU	AL	CU	AL	CU	AL
2.5	7.2	32	25	44	35	74	35
4	8.1	42	33	57	45	100	76
6	8.6	54	42	73	57	124	87
10	10.0	75	57	101	78	183	119
16	11.0	99	77	133	103	251	149
25	12.7	132	103	175	136	367	206
35	13.9	162	125	210	163	475	252
50	15.6	194	150	250	194	618	316
70	17.4	246	189	314	241	840	403
95	19.7	298	231	375	291	1134	528
120	21.4	346	269	430	334	1387	618
150	23.3	395	306	484	375	1683	742
185	25.6	457	354	549	426	2084	904
240	28..7	550	427	640	496	2696	1145
300	31.7	636	492	726	562	3355	1409
400	35.1	745	578	834	647	4246	1758
500	38.6	876	682	959	746	5092	2060
630	42.3	1043	809	1113	863	6362	2510

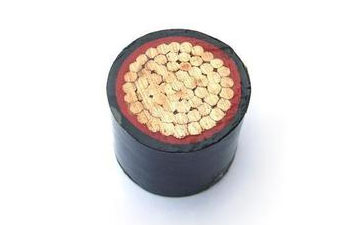

金環宇0.6/1KV VV、VLV單芯聚氯乙烯絕緣聚氯乙烯護套電力電纜

產品標準

本產品按GB/T 12706.1-2008標準組織生產。

低煙低鹵阻燃型電纜按GB/T 12706.1-2008、GB/T19666-2005標準生產。

阻燃、耐火型電纜執行GB/T12706.1-2008、GB/T19666-2005、GA306-2007。

產品使用特性

1、額定電壓Uo/U為0.6/1KV;

2、電纜導體的長期允許工作溫度為70℃;

3、短路時(持續時間不超過5S)電纜導體的溫度不超過160℃;

4、電纜敷設溫度應不低于0℃，其最小彎曲半徑如下：

單芯電纜——無鎧裝20D，有鎧裝——15D;

多芯電纜——無鎧裝12D，有鎧裝——10D;

注(D為電纜外徑mm)。
