電線的電流載流量可以通過查表獲得，也可以通過計算得到。
電線電流計算公式
導線的安全載流量是根據所允許的線芯最高溫度、冷卻條件、敷設條件來確定的。
1、電線的載流量可以通過查表方法得到，這種方法方便、直觀。每個工廠所生產的電線和電纜都有產品說明書，在這說明書里就能了解了各種電線電纜各規格型號的載流量。

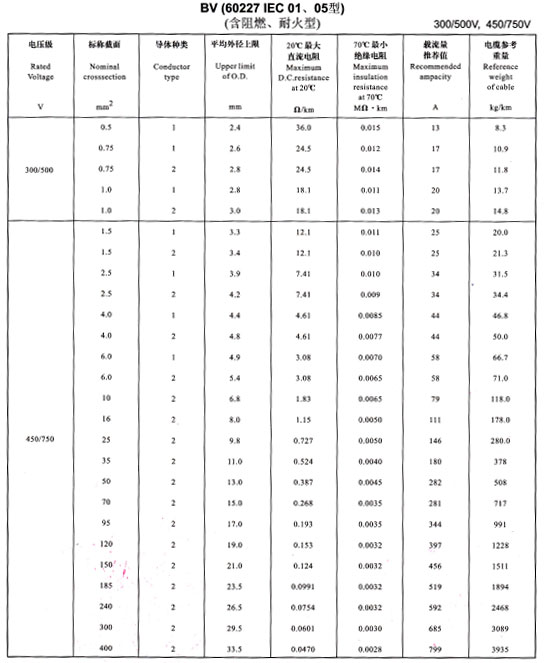

bv電線載流量
2、通過計算方法得到
已知純銅電線的橫截面積為S(mm²)，一般電流密度取6A/mm²，電線的載流量I(A)=S(mm²)X6A/mm²。
例如：2.5平方電線，它的最大載流量為I=2.5x6=15(A)。再根據載流量就能得出功率是多少，如果是220V電壓，最大承載功率為P=220x15=3300(w)

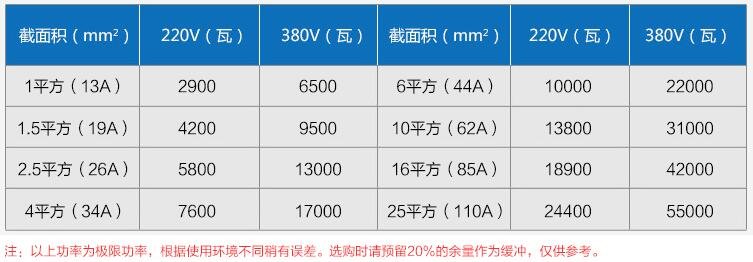

電線功率表
單相220V交流電壓情況下，多少功率用多少截面積的電線數據如下：
4KW→1.5mm²、5.5KW→2.5mm²、7.3KW→4mm²、10KW→6mm²、13KW→10mm²、18KW→16mm²、24KW→25mm²、30KW→35mm²、38KW→50mm²。
三相380V交流電壓情況下，多少功率用多少截面積的電線數據如下：
12KW→1.5mm²、16KW→2.5mm²、22KW→4mm²、29KW→6mm²、39KW→10mm²、54KW→16mm²、72KW→25mm²、88KW→35mm²、112KW→50mm²。
注：上述參數為電加熱負載時的功率參考值。
家用電線實際應用建議
進戶線6—10 mm2，照明2.5 mm2，插座4 mm2，空調6 mm2專線。
電線火線為紅色，零線可選顏色有：紅、黃、藍、綠、棕、白、黑、雙色幾種。
單芯電線1.5平方電線，用于燈具照明，
單芯電線2.5平方電線，用于插座。
單芯電線4平方電線用于3匹空調以上，
單芯電線6平方電線用于總進線，雙色線用于接地線。
二芯、三芯護套電線是做明線使用，多用于工地上施工用，家裝不太用到。
三芯護套電線2.5平方可用于柜式空調上。
