防水電纜規格型號
型號:JHS防水電纜
名稱:300/500V及以下潛水電機用防水橡套電纜
截面:4、6、10、16、25、35、50、70、95
芯數:1、3、4
執行標準:TL/Q 13-91
用途:連接交流電壓300/500V及以下前水電機用,防水橡套電纜一端在水中,長期允許工作溫度不超過65℃。

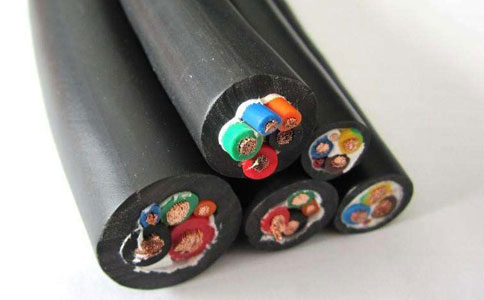

JHS防水橡套軟電纜
型號:JHSB防水電纜
名稱:潛水電機用扁防水橡套電纜
截面:16、25、35、50
芯數:3
執行標準:TL/J 13-91
用途:適用于排水前水電泵輸送電力用,長期允許工作溫度不超過85℃
企業命名防水電纜規格型號
一般在常規電纜型號前加FS-符號,“防水”開頭大寫字母表示。
例如FS-DJYP3VP3 (計算機電纜) FS-YJY(電力電纜) 這都是根據各企業自己命名的沒有國家統一標準。
但是要注意防水電纜外護套基本上都是采用聚乙烯材料的,防水效果最佳陳本較低。所以電纜型號FS-YJY中最后一個"Y"代表聚乙烯護套,一般不會采用其它符號表示。
防水電纜結構類型
1.對于單芯電纜來說,絕緣屏蔽層上要繞包半導電阻水帶,外面繞包普通阻水帶,然后擠包外護套,則為了保證金屬屏蔽的充分接觸,只能絕緣屏蔽外面繞包單導電阻水帶,金屬屏蔽外不再繞阻水帶,視防水性能要求的高低,填充可采用普通填充或阻水填充,內襯層及外護套材料同單芯電纜中所述。
2.在外護套或內襯層的內部縱包鋁塑復合帶層作為防水層。
3.是直接在電纜外部擠包HDPE外護套。
110kV級以上XLPE絕緣電纜,采用金屬護層來達到防水要求。金屬護層具有完全不透過性,良好的徑向阻水性能。金屬護層種類主要有:熱壓鋁套、熱壓鉛套、焊接皺紋鋁套、焊接皺紋鋼套、冷拔金屬套等。
